FA-300

카탈로그
매 뉴 얼
제품문의

Specification

Frequency Range 9kHz~300MHz
Mode Selector CISPR17, MIL-STD-220B
Analysis Mode L1, L2, CM, DM
Max RF Input Level 130dBuV (23dBm)
Input Dynamic Range 120dB
Input Power AC100V~240V, 50/60Hz,10w
Dimensions(mm) W391  D370  H216
Weight 9.4 kg
Built-in Module Spectrum Analyzer
Auto- Operating
  • Data scanning
  • Inspection Result
  • File Save

FA-300 용도 및 특징

  • Filter 및 Inductor, Capacitor 감쇄특성 분석 기기입니다.
  • Spectrum Analyzer, TG, Filter Analyzer 등 3개 장치 통합으로 기능 조작이 간편합니다.
  • Limit 설정, 합부판정, Spec 저장 및 불러오기 기능으로 검사자동화 구축이 가능합니다.
  •  검사성적서 형식의 데이타 출력이 가능하여 자료작성 업무가 줄어듭니다.
  • Spec 작성, 이상현상 분석 등 개발 및 품질관리에 적합합니다.

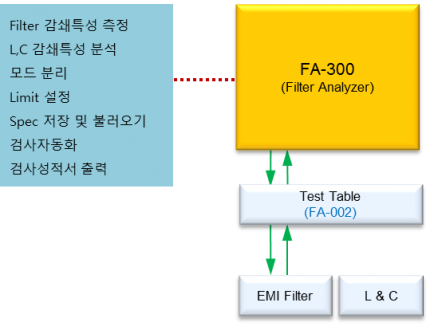

EMI 필터 측정 구성도
