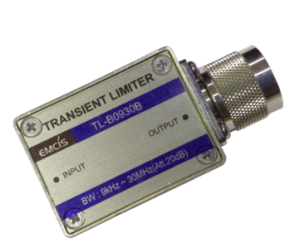

Transient Limiter

카탈로그
제품문의

Specification

Model Frequency Range Attenuation
TL-B0930A 9kHz~30MHz 10dB ±4dB
TL-B0930B 20dB ±4dB
TL-B1530A 150kHz~30MHz 10dB ±4dB
TL-B1530B 20dB ±4dB
TH-B0901A 9kHz~1GHz 10dB ±4dB
TH-B0901B 20dB ±4dB

Impedance  50Ω
Input Connector N – male
Output Connector BNC – female
Dimension W35  D65  H45

용도 및 특징

  • Spectrum Analyzer 또는 EMI Receiver에 적용
  • 전원라인 장해의 과전압 입력에 의한 RF Input 회로의 보호 및 손상 방지
  • High Pass Filter 내장

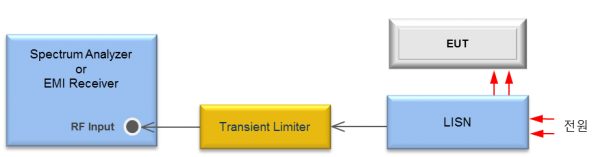

연결도
