EA-300

카탈로그
매 뉴 얼
제품문의

Specification

Frequency Range 9kHz~300MHz
Analysis Mode L1, L2, CM, DM
Max RF Input Level 110dBuV  @0dB Attenuatior
Input Dynamic Range 100dB
Input Power AC100V~240V, 50Hz/60Hz
Dimensions(mm) W395 D335 H185
Weight 9.4 kg

EA-300 용도 및 특징

  • EMI 대책에 소모되는 시간이 획기적으로 단축됩니다.
  • Noise 저감 특성을 만족하는 최적화 Filter 설계로 자재 절감 효과를 기대 할 수 있습니다.
  • EUT 소스 임피던스 분석 기능이 있어 Filter의 감쇄 목표치를 정확하게 설정할 수 있습니다.
  • EMI Filter 회로 구성 및 L, C 소자 용량별 노이즈 제거 특성이 제공됩니다.

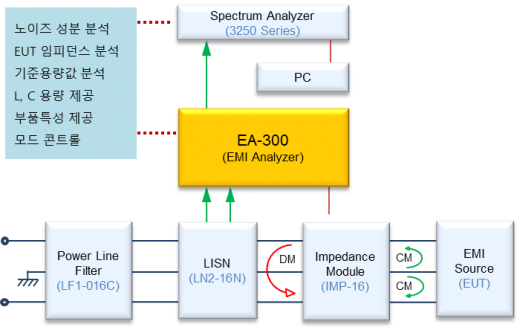

EMI 측정 및 분석 구성도
