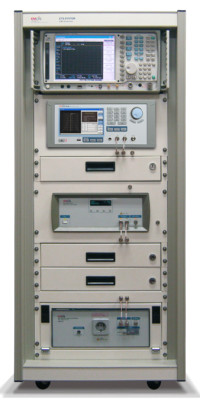

ETS-10

Specification

Standard Testing CISPR 16 & MIL-STD-461E/F
Frequency Range 9kHz~30 MHz
Analysis L1, L2, CM, DM
Power for EUT DC~60Hz, 250Vmax
Power for System AC240V 50/60Hz
Mechanisim 19″ Rack
Dimension(mm) W600  D750  H1400
Component

Spectrum Analyzer

EMI Analyzer

Impedance Module

LISN

Power Line Filter

Insulation Transfomer

카탈로그
매 뉴 얼
제품문의

ETS-10 용도 및 특징

  • 9kHz부터 30MHz 대역까지 CE 노이즈 문제를 간단하게 해결할 수 있습니다.
  • MIL-STD-461 및 CISPR16 규정의 Line, CM, DM 모드별 노이즈 성분 분석이 가능합니다.
  • 이론적 해석에 의한 필터 회로를 구성할 수 있으며,  EMI 대책 부품인 L, C 특성 분석이 가능합니다.
  • EMI 대책에 소모되는 시간과 비용을 획기적으로 절감할 수 있어 가장 경제적입니다.
  • 개발 및 품질부서의 활용에 적합한 시스템입니다.

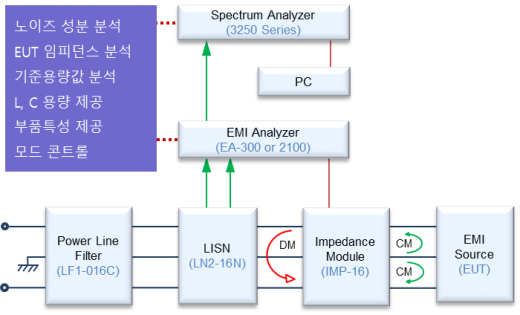

System 구성
